CIRCUITOS INTEGRADOS

Los circuitos integrados son unidades funcionales completas. Esto no quiere decir que por si mismos son capaces de cumplir la función para los que estén diseñados. Para ello serán necesarios unos componentes pasivos y activos para completar dicha funcionalidad. Si los circuitos integrados no existieran las placas de circuito impreso para los aparatos serían muy grandes y además estarían llenos de componentes.
Este tipo de dispositivos, por su diseño, son capaces de albergar en su interior y de forma casi microscópica gran cantidad de componentes, sobre todo, semiconductores.

No todos los componentes electrónicos se pueden integrar con la misma facilidad:

Como antes se indicó los semiconductores, básicamente, los transistores y diodos, presentan menos problemas y menor costo en la integración.
Igualmente tanto resistencias como condensadores se pueden integrar pero aumenta el coste. Por último las bobinas no se integran por la dificultad física que entrañan, así mismo ocurre con relés, cristales de cuarzo, displays, transformadores y componentes tanto pasivos como activos que disipan una potencia considerable respecto de la que podrían soportar una vez integrados.

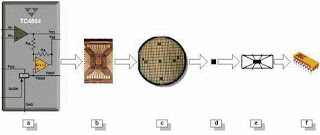

El proceso de fabricación de un circuito integrado es como se observa en la figura de un modo esquemático:
a) Diseño del circuito que se quiere integrar.
b) Máscara integrada con los semiconductores necesarios según el diseño del circuito.
c) Oblea de silicio donde se fabrican en serie los chips.
d) Corte del microchip.
e) Ensamblado del microchip en su encapsulado y a los pines correspondientes.
f) Terminación del encapsulado.

VENTAJAS E INCONVENIENTES DE LOS CIRCUITOS INTEGRADOS
Bajo coste. Debido a su integración, es más fácil almacenarlos por el espacio que ocupan. Tienen un consumo energético inferior al de los circuitos anteriores. Permiten que las placas de circuitos impresos de las distintas aplicaciones existentes tengan un tamaño bastante más pequeño. Son más fiables.
Reducida potencia de salida. Limitación en los voltajes de funcionamiento. Dificultad en la integración de determinados componentes (bobinas, resistencia y condensadores de valores considerables...).
TIPOS DE TECNOLOGÍA EN LA FABRICACIÓN DE CIRCUITOS INTEGRADOS
Los diseñadores de circuitos integrados solucionan los problemas que se plantean en la integración, esencialmente, con el uso de transistores. Esto determina las tecnologías de integración que, actualmente, existen y se deben a dos tipos de transistores que toleran dicha integración: los bipolares y los CMOS y sus variantes.
